Características

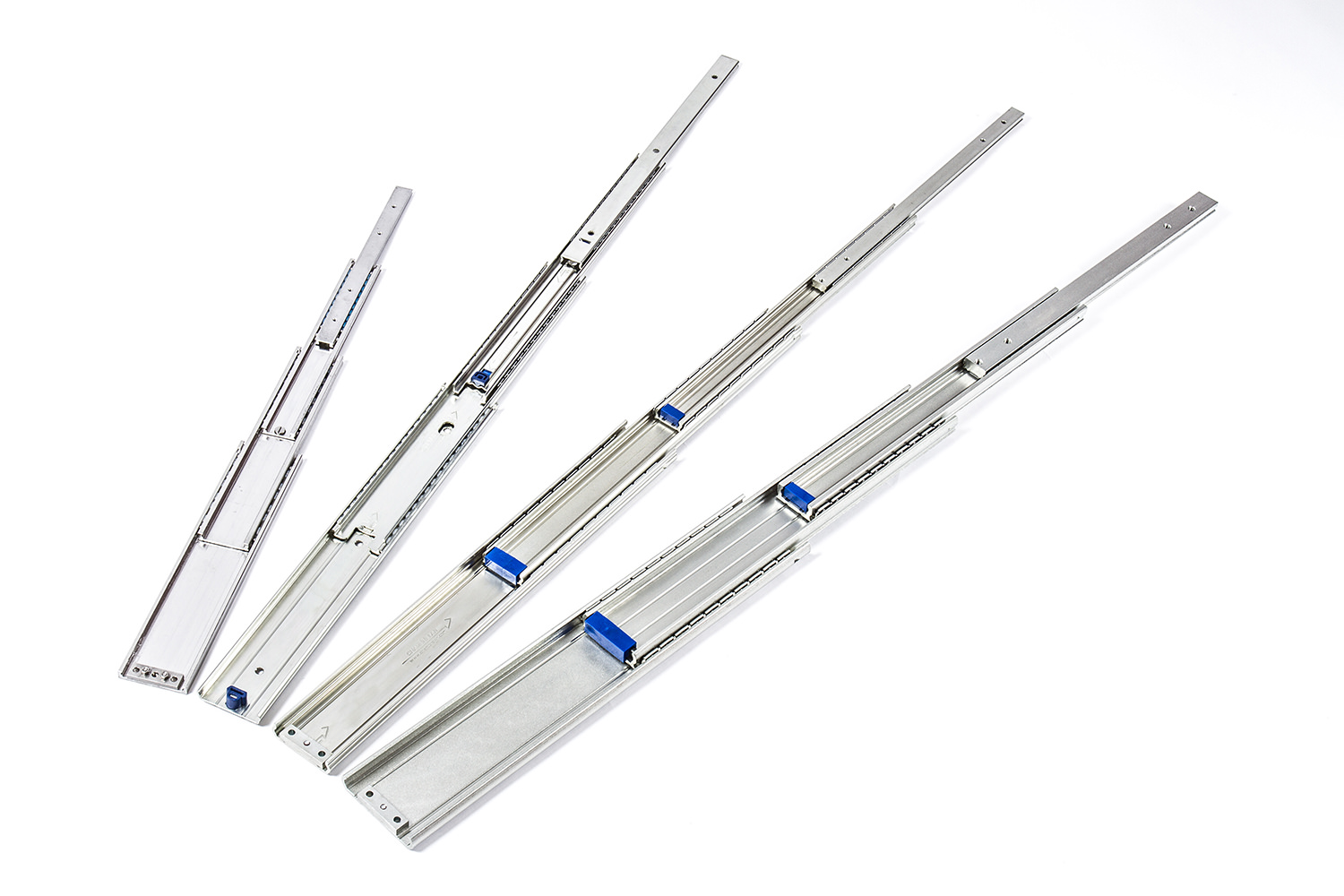

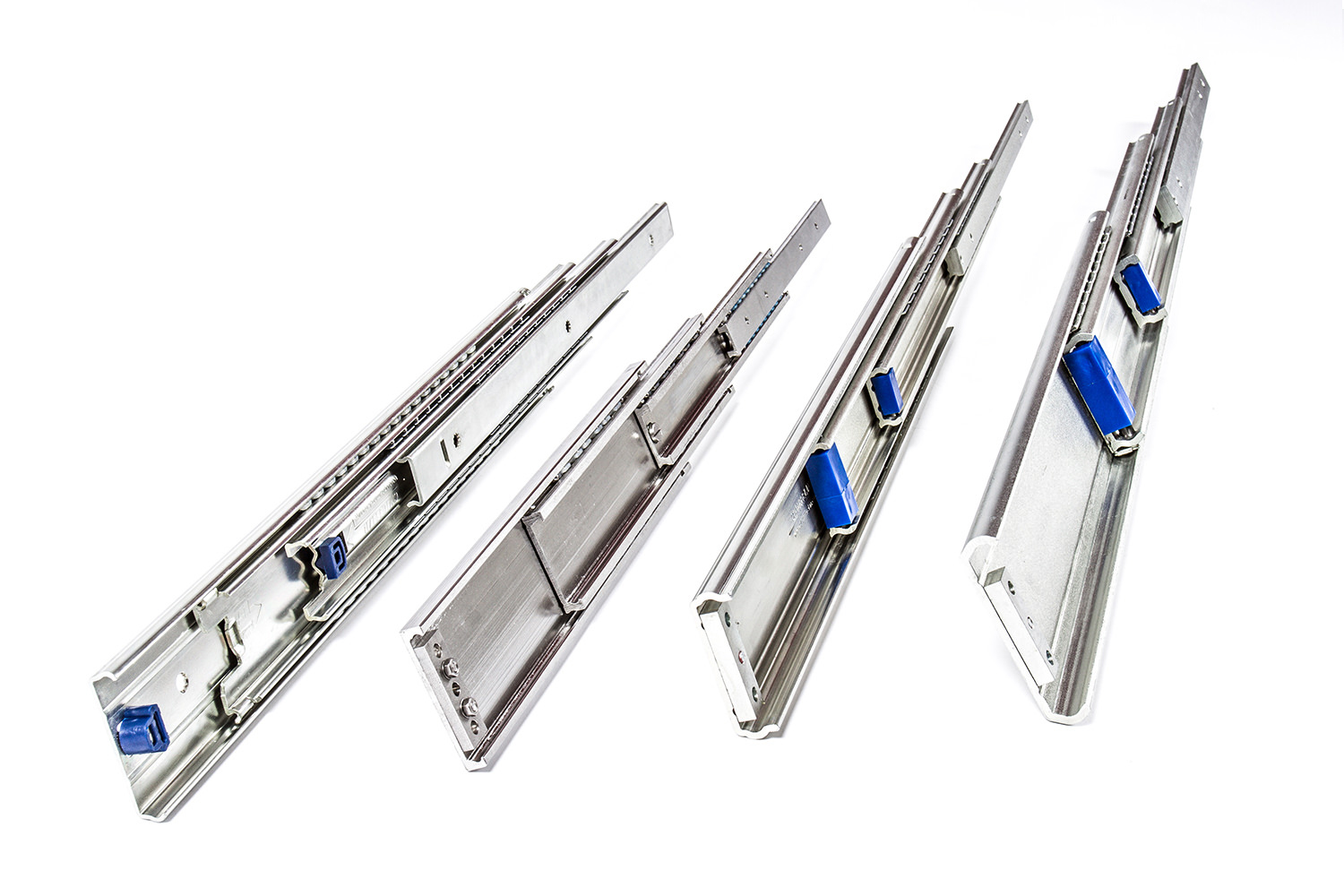

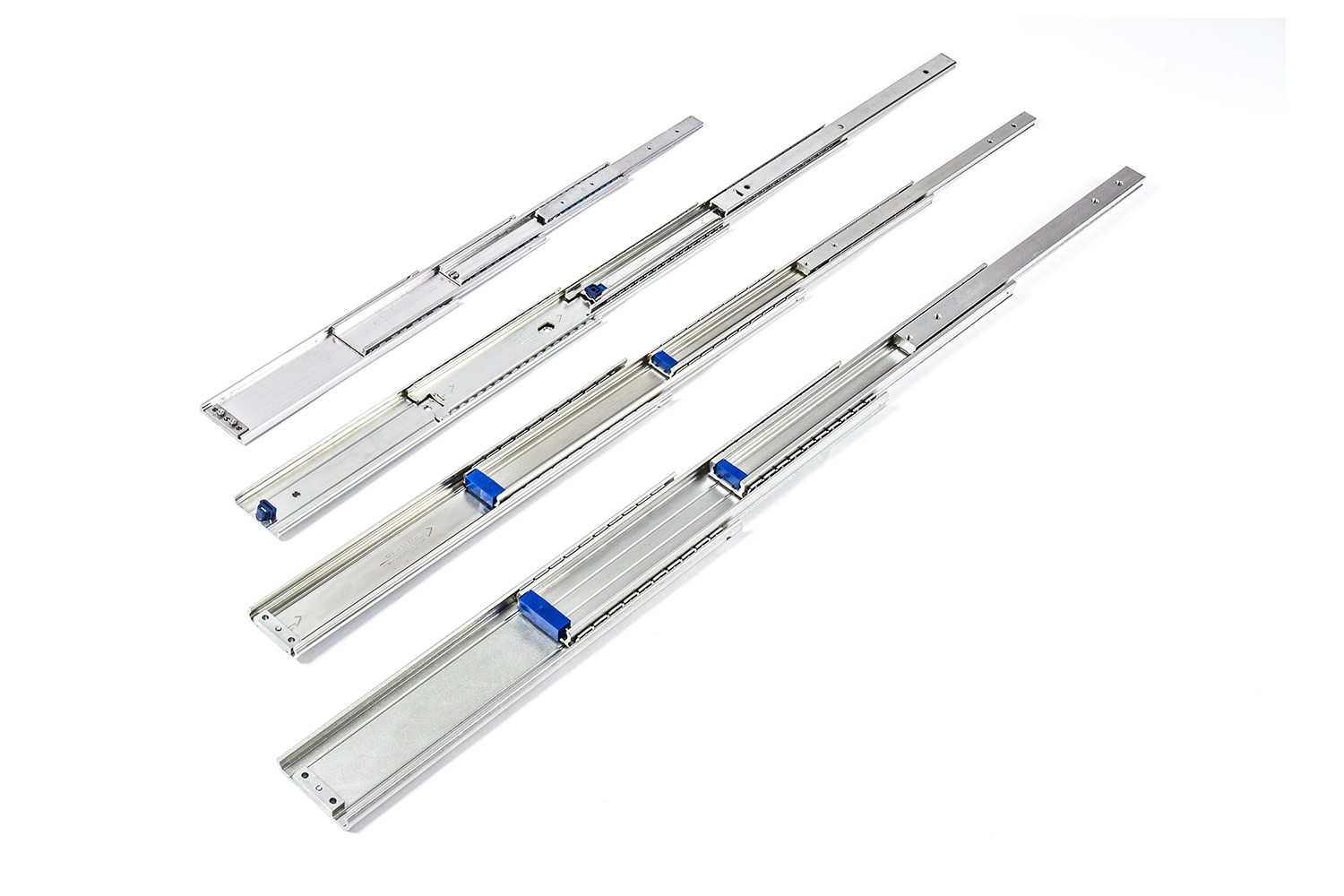

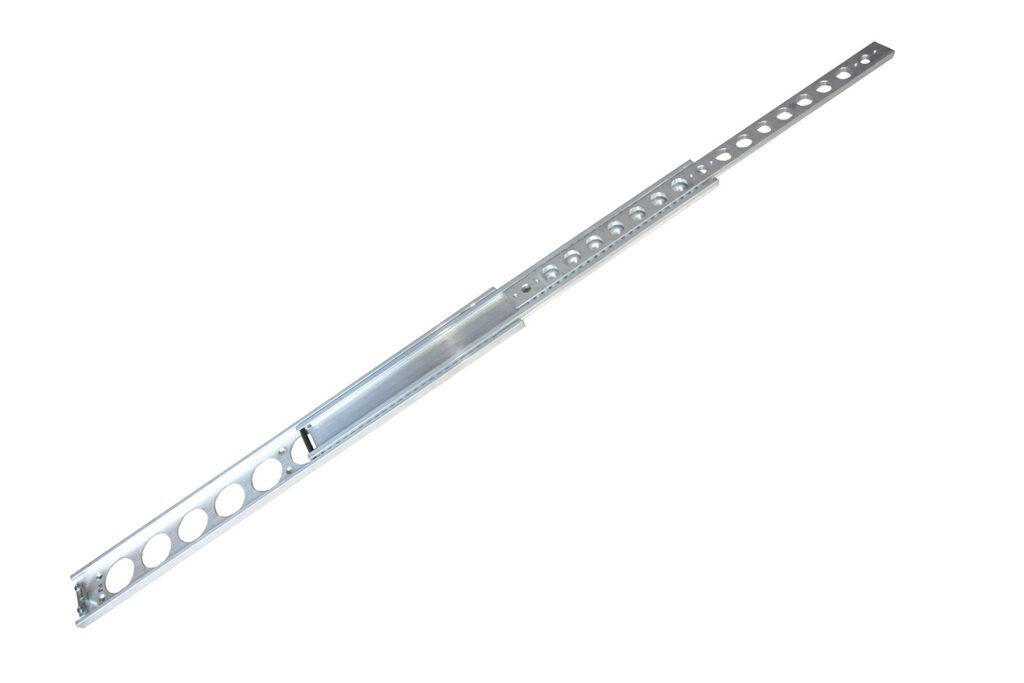

Las guías telescópicas de 4 cuerpos ofrecen una super-extensión/recorrido útil del 150% de su longitud en cerrado. Estas guías son idóneas para aplicaciones en las que sea necesaria una extracción mayor de la longitud en cerrado de la guía.

La mayoría están disponibles en acero, aluminio y acero inoxidable.

Hay una amplia variedad de tratamientos superficiales para dar mayor dureza, para altas/bajas temperaturas, así como distintos tratamientos anticorrosivos.

También existe como opción la posibilidad de bloqueos en apertura y/o cierre.

A parte de las longitudes estándar, Chambrelan puede fabricar cualquier otra longitud, así como acortar o alargar la extensión/recorrido útil, taladros de amarre especiales etc.

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
500 mm	750 mm	350 kg	190 kg
550 mm	825 mm	374 kg	185 kg
600 mm	900 mm	398 kg	180 kg
650 mm	975 mm	420 kg	175 kg
700 mm	1050 mm	440 kg	169 kg
750 mm	1125 mm	445 kg	161 kg
800 mm	1200 mm	450 kg	150 kg
850 mm	1275 mm	440 kg	140 kg
900 mm	1350 mm	430 kg	130 kg
1000 mm	1500 mm	410 kg	110 kg
1100 mm	1650 mm	390 kg	90 kg
1200 mm	1800 mm	370 kg	80 kg
1300 mm	1950 mm	350 kg	76 kg
1400 mm	2100 mm	330 kg	72 kg
1500 mm	2250 mm	310 kg	68 kg
1600 mm	2400 mm	290 kg	64 kg
1700 mm	2550 mm	270 kg	62 kg
1800 mm	2700 mm	250 kg	60 kg
1900 mm	2850 mm	230 kg	53 kg
2000 mm	3000 mm	210 kg	42 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
500 mm	760 mm	310 kg	150 kg
550 mm	840 mm	322 kg	140 kg
600 mm	900 mm	330 kg	132 kg
650 mm	980 mm	338 kg	125 kg
700 mm	1060 mm	342 kg	118 kg
750 mm	1140 mm	344 kg	112 kg
800 mm	1200 mm	3450 kg	105 kg
850 mm	1280 mm	338 kg	100 kg
900 mm	1360 mm	325 kg	94 kg
1000 mm	1500 mm	300 kg	83 kg
1100 mm	1660 mm	270 kg	72 kg
1200 mm	1800 mm	245 kg	65 kg
1300 mm	1960 mm	220 kg	59 kg
1400 mm	2100 mm	200 kg	55 kg
1500 mm	2260 mm	170 kg	50 kg
1600 mm	2400 mm	140 kg	46 kg
1700 mm	2560 mm	115 kg	42 kg
1800 mm	2700 mm	85 kg	40 kg
1900 mm	2860 mm	55 kg	36 kg
2000 mm	3000 mm	30 kg	25 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
250 mm	380 mm	50 kg	17 kg
300 mm	455 mm	55 kg	16 kg
350 mm	530 mm	55 kg	15 kg
400 mm	605 mm	54 kg	12 kg
450 mm	685 mm	53 kg	10 kg
500 mm	755 mm	52 kg	8 kg
550 mm	830 mm	51 kg	7 kg
600 mm	900 mm	50 kg	6 kg
650 mm	980 mm	47 kg	5 kg
700 mm	1055 mm	45 kg	Contactar con nosotros
750 mm	1125 mm	43 kg	Contactar con nosotros
800 mm	1205 mm	40 kg	Contactar con nosotros

Long. en cerrado	Desarrollo/recorrido útil	Carga por parmontaje de canto	Carga de plano
300 mm	470 mm	75 kg	30 kg
350 mm	540 mm	92 kg	27 kg
400 mm	630 mm	106 kg	25 kg
450 mm	700 mm	112 kg	22 kg
500 mm	770 mm	116 kg	20 kg
550 mm	840 mm	114 kg	18 kg
600 mm	930 mm	111 kg	17 kg
650 mm	1000 mm	105 kg	15 kg
700 mm	1070 mm	98 kg	13 kg
750 mm	1140 mm	90 kg	12 kg
800 mm	1230 mm	82 kg	11 kg
850 mm	1300 mm	73 kg	10 kg
900 mm	1370 mm	64 kg	8 kg
1000 mm	1530 mm	50 kg	6 kg
1100 mm	1670 mm	36 kg	Contactar con nosotros
1200 mm	1830 mm	25 kg	Contactar con nosotros

Long. en cerrado	Desarrollo/recorrido útil	Carga por parmontaje de canto	Carga de plano
300 mm	470 mm	75 kg	30 kg
350 mm	540 mm	92 kg	27 kg
400 mm	630 mm	106 kg	25 kg
450 mm	700 mm	112 kg	22 kg
500 mm	770 mm	116 kg	20 kg
550 mm	840 mm	114 kg	18 kg
600 mm	930 mm	111 kg	17 kg
650 mm	1000 mm	105 kg	15 kg
700 mm	1070 mm	98 kg	13 kg
750 mm	1140 mm	90 kg	12 kg
800 mm	1230 mm	82 kg	11 kg
850 mm	1300 mm	73 kg	10 kg
900 mm	1370 mm	64 kg	8 kg
1000 mm	1530 mm	50 kg	6 kg
1100 mm	1670 mm	36 kg	Contactar con nosotros
1200 mm	1830 mm	25 kg	Contactar con nosotros
